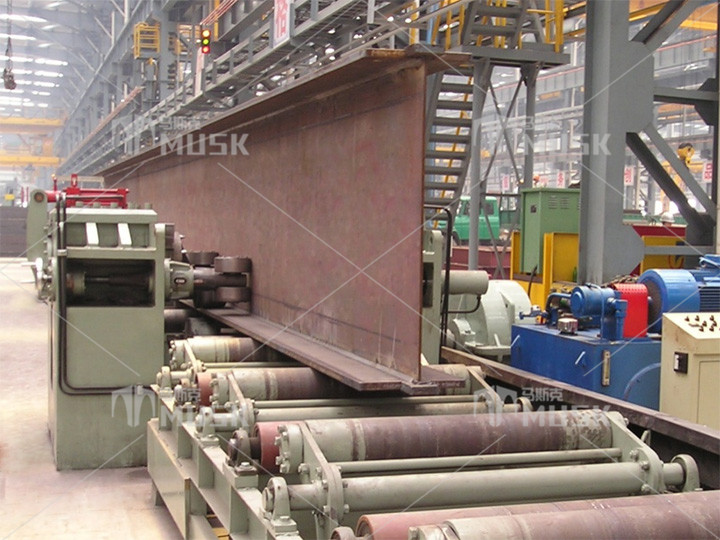

適用H型鋼規格
● 翼板寬度：200-800mm
● 腹板高度：200-2000mm
（腹板高度小于350mm更換小壓輪，翼板厚不超20mm）
● 翼板厚度：8-60mm
● 腹板厚度：8-40mm
● 材質為：Q345
矯正能力表
|
B/T |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
750 |
800 |
|
8-15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15-19 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
19-22 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
22-25 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
25-28 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
28-32 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
32-36 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
36-40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40-45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
45-50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50-60 |
|
|
|
|
|
|
|
|
|
|
|
|
|
（T為翼板厚度，B為翼板寬度）表中陰影部分表示可滿足矯正要求
技術參數
● 主壓輪頂力：1500KN
● 傳遞扭矩：40KN.M
● 矯正速度：5.2m/min
● 液壓系統壓力：18（頂升缸）/11Mpa（液壓馬達）
● 液壓功率：18.5KW
● 機床總功率：18.5KW
● 前后輥道（帶液壓托起）：各12.5M
● 機床總重：約20T（主機約重17噸）
● 適用溫度：0-450C
● 電源：380V 50HZ 3HP
供貨范圍及組成單元
● 機架總成 含：底座，左右墻體等。
● 對中機構 含：腹板對中機構各二套。
● 前后輥道 含：前后輥道各12.5米，其中液壓浮動輥道各8米。
● 液壓升降矯正傳動系統 含：主液壓缸，主傳動輪，萬向聯軸器，齒輪減速機，液壓馬達等。
● 上壓輥及調節裝置 含：上壓輥（340mm）及液壓調節裝置1套。
● 液壓系統 含：油箱、液壓閥、油管接頭等。
● 電氣系統 含：升降位置顯示裝置、馬達、電控和操作面板。
